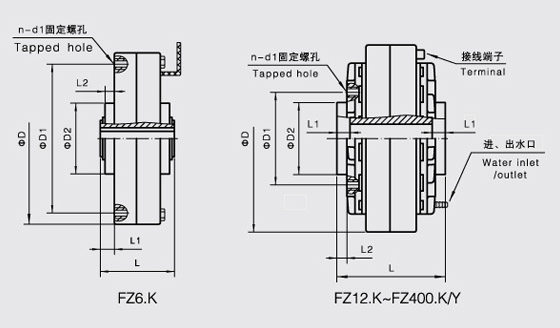

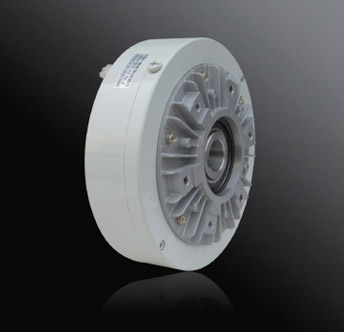

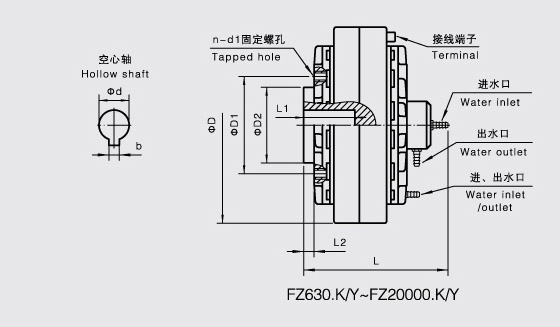

FZ-K型磁粉制動器來源： 點擊數：23080次 更新時間：2021/9/6 22:50:27 FZ-K型（空心軸聯結、止口支撐）磁粉制動器 結構及工作原理 FZ-K型磁粉制動器是由主動轉子（輸入軸）、從動轉子（輸出軸）、含激磁線圈的磁軛組成，三部分相對同心裝配，形成了一個可以相對轉動的整體。 并且FZ-K型磁粉制動器在主動轉子和從動轉子之間的環形空隙內填有高導磁性的合金磁粉，激磁線圈無電流通過時，工作腔中的磁粉呈松散狀態。 在主動轉子所產生的離心力的作用下，磁粉被均勻地甩在主動轉子的內壁上，主、從動轉子之間屋里的相互作用，磁粉離合器處于分離狀態，沒有轉矩的傳遞。 特性： 1.激磁電流與轉矩呈線性關系 2.穩定的滑差轉矩 3.防止由于滑差所致的發熱現象 應用范圍： 由于FZ-K型磁粉制動器具有以上特性，現已廣泛應用于造紙、印刷、塑料、橡膠、紡織、印染、電線電纜、冶金以及其他相關卷取加工行業中收卷和放卷張力的控制 型號 額定轉矩(N•m) 激磁線圈 許用轉速(r/min) 滑差功率（KW） 外形尺寸 空心軸聯結尺寸 止口支撐尺寸 冷卻方式 電壓(V) 電流(A) D L d(H7) b(P7) L1 L2 Ｄ1 Ｄ2(g7) d1×深度 FZ6.K 6 24 0.5 1500 0.06 128 68 12 4 5.5 3 75 42 6-M5×9 自冷/單水冷 FZ12.K 12 24 0.6 1500 0.12 152 70 16 5 6 3 82 65 6-M6×9 FZ25.K 25 24 0.8 1500 0.2 175 79 25 8 7.5 3 105 90 6-M6×9 FZ50.K 50 24 1.0 1500 0.3 220 96 30 8 8 3 130 110 6-M8×10 自冷/單水冷 FZ100.K/Y 100 24 1.2 1500 3 258 118 35 10 9 3 150 120 6-M10×12 單/雙水冷 FZ200.K/Y 200 24 1.8 1000 4 298 132 45 14 11 3 180 150 6-M10×16 FZ400.K/Y 400 24 2.5 1000 5 370 156 50 14 13 5 200 160 6-M12×19 FZ630.K/Y 630 36 2.5 750 15 406 268 50 14 85 6 200 160 6-M12×19 雙水冷 FZ1000.K/Y 1000 36 2.5 750 20 486 311 60 18 85 6 260 185 6-M12×23 FZ2000.K/Y 2000 36 3.0 500 30 594 355 75 20 105 8 300 200 6-M12×25 FZ5000.K/Y 5000 36 3.5 400 50 798 468 90 25 140 8 420 240 6-M16×32 FZ10000.K/Y 10000 36 4.0 300 65 1052 482 120 32 140 10 560 280 8-M16×38 FZ20000.K/Y 20000 48 5.0 300 90 1110 731 140 46 150 18 560 380 6-M24×45 【刷新頁面】【加入收藏】【打印此文】 【關閉窗口】上一篇：FZ-K/F型磁粉制動器 下一篇：FZ-J型磁粉制動器
