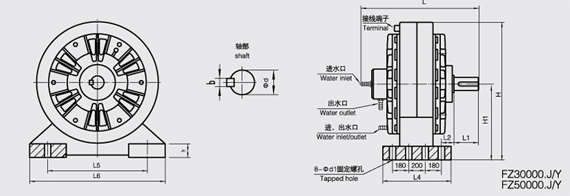

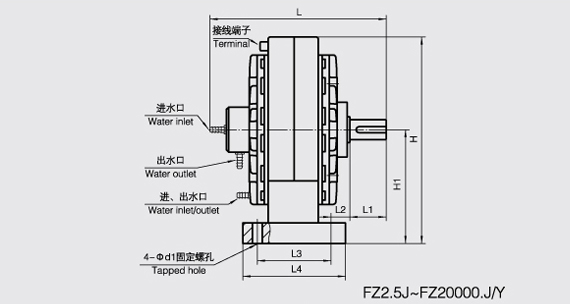

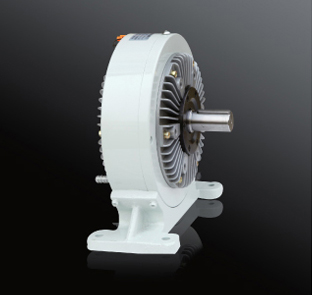

FZ-J型（ 軸聯結、機座支撐）磁粉制動器

結構及工作原理：

磁粉制動器是由轉子、定子、含激磁線圈的磁軛組成，三部分相對同心裝配，形成了一個可以相對轉動的整體，在轉子和定子之間的環形空隙（工作腔）內填有高導磁性的合金磁粉。

激磁線圈無電流通過時，工作腔中的磁粉呈松散狀態。在轉子所產生的離心力的作用下，磁粉被均勻地甩在轉子的內壁上，轉子、定子之間無力的相互作用，磁粉制動器處于空載狀態，沒有轉矩的輸出。

激磁線圈有電流通過時，磁軛中產生的工作磁通，工作腔中的磁粉沿磁通方向呈鏈狀連接起來，磁粉制動器就是靠此時磁粉與磁粉、磁粉與工作面之間的摩擦力和磁粉鏈之間的抗剪力來產生轉矩，磁粉制動器處于加載狀態。

切斷電流時，磁通隨著激磁電流的消失而消失，磁粉在重力的作用下又重新處于松散狀態，并在離心力的作用下，被甩在轉子的內壁上，磁粉制動器又處于空載的狀態。

特性：

激磁電流與轉矩呈線性關系。

當激磁電流保持不變時，其轉矩不受轉子的轉速影響，也就是說靜摩擦轉矩與動摩擦轉矩無差別，因此可以穩定地實現轉矩恒定。此特性應用于動力測試，用戶只要調整激磁電流便能準確的控制轉矩，從而有效地控制負載阻力的大小。

通常連續滑動時摩擦部分免不了會發熱，甚至燒毀。但是本設備具備完備的散熱裝置，長時間運轉也不會過于發熱，而且使用壽命長。
