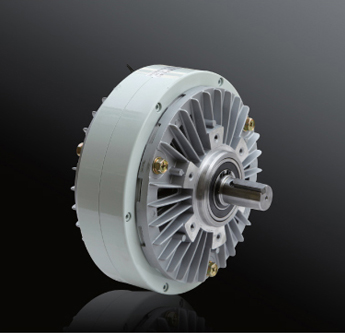

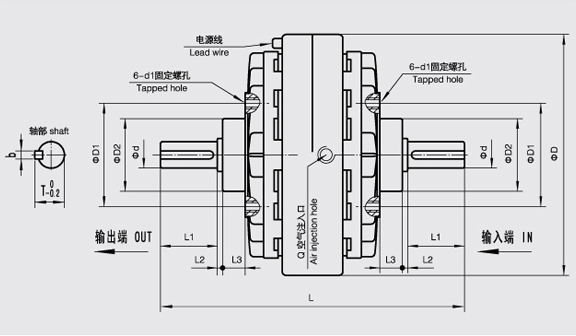

FL型磁粉離合器來源： 點擊數：17222次 更新時間：2021/9/6 23:08:22 FL型( 軸輸入、軸輸出、止口支撐)磁粉離合器 FL型磁粉離合器選用和使用方法： FL型磁粉離合器的選型一般以其最大制動磁粉離合器的選型與使用位置有關，且轉矩和最大滑差功率來確定。 計算公式： 實際滑差功率為 P=2πM.n/60=F.v(w) 其中:M 制動轉矩 Nm n 滑差轉速 r/min F 張力 N V 線速度 m/s FL型磁粉離合器在無變速機構的情況下卷繞材料所需的最大張力與最大卷繞半徑的乘積應不超過額定轉矩，同時應保證制動器的實際滑差功率小于允許滑差功率。 在滑差功率滿足的情況下，把離合器放在高速級，則離合器的轉矩可以較小，則可將離合器放置于傳動機構的中間或后面，增大工作轉矩減小滑差。 需要重點注意的是，建議FL型磁粉離合器采用彈性聯軸器與原動機或負載聯接，避免軸端承受徑向力，且當采用皮帶或齒輪傳動時，需要用支架或其它相應的機構將它與FL型磁粉離合器隔離。 型號 額定轉矩(N•m) 激磁線圈 許用轉速(r/min) 滑差功率（W） 外形尺寸 軸聯結尺寸 止口支撐尺寸 氣孔 電壓(V) 電流(A) 自冷 氣冷 D L d(h7) b(p7) T L1 L2 D1 D2(g7) L3 d1×深度 FL6 6 24 0.9 1500 70 130 140 146 12 4 13.5 25 3 64 42 6 M5×10 1/8 FL12 12 24 1.0 1500 150 250 152 156 14 5 16.0 25 3 64 42 8 M6×10 1/8 FL25 25 24 2.0 1500 230 380 186 186 20 6 22.5 36 3 78 55 10 M6×10 1/8 FL50 50 24 2.3 1500 360 700 220 220 25 8 28.0 42 4 100 74 10 M6×12 1/4 FL100 100 24 2.5 1500 600 1100 290 280 30 8 33.0 58 3 140 100 10 M10×14 3/8 FL200 200 24 2.5 1000 860 1900 336 296 35 10 38.0 58 3 150 110 10 M10×15 3/8 FL400 400 24 3.0 1000 1300 2800 398 416 45 14 48.5 82 6 200 130 25 M12×18 3/8 FL630 630 36 3.0 750 1800 3500 406 550 45 14 48.5 92 12.5 200 130 35 8-M12×18 3/8 FL1000 1000 36 3.5 750 2400 4000 486 640 70 20 74.5 105 20 210 160 40 M12×30 1/2 FL2000 2000 36 5.0 450 4000 6000 596 733 80 22 85.0 130 25 300 200 45 M20×35 1/2 【刷新頁面】【加入收藏】【打印此文】 【關閉窗口】上一篇：FL-J型磁粉離合器 下一篇：FKB-AN、BN型磁粉離合器
